Ermüdungsfreies Arbeiten trifft höchste Präzision.

Unsere Drehmomentabstützungen und was sie einzigartig macht.

Mit Leichtigkeit.

Mehr Produktivität, mehr Präzision: ec-tubes entlasten Werker, eliminieren Werkzeuggewicht & Reaktionsmomente – bei unveränderter Flexibilität.

Warum die ec-tubes?

ec-tubes entlasten den Werker beim Verschrauben und sorgen dafür, dass Schraubwerkzeuge auch bei hohen Drehmomenten leicht, sicher und präzise geführt werden können. Durch die Ausbalancierung zwischen Werkzeug und ec-tube werden Reaktionsmomente aufgenommen, die Bedienung wird ergonomischer und Montageabläufe lassen sich effizienter, sicherer, ergonomischer und benutzergerechter gestalten.

Keine Belastung für den Werker
Sicheres Handling bei hohen Drehmomenten
Abnutzungsfreies Arbeiten bei der Verschraubung
Produktivere und ergonomischere Montage
Weniger Ermüdung im Arbeitsalltag
Anpassbar an individuelle Kundenanforderungen

Unsere Komponenten

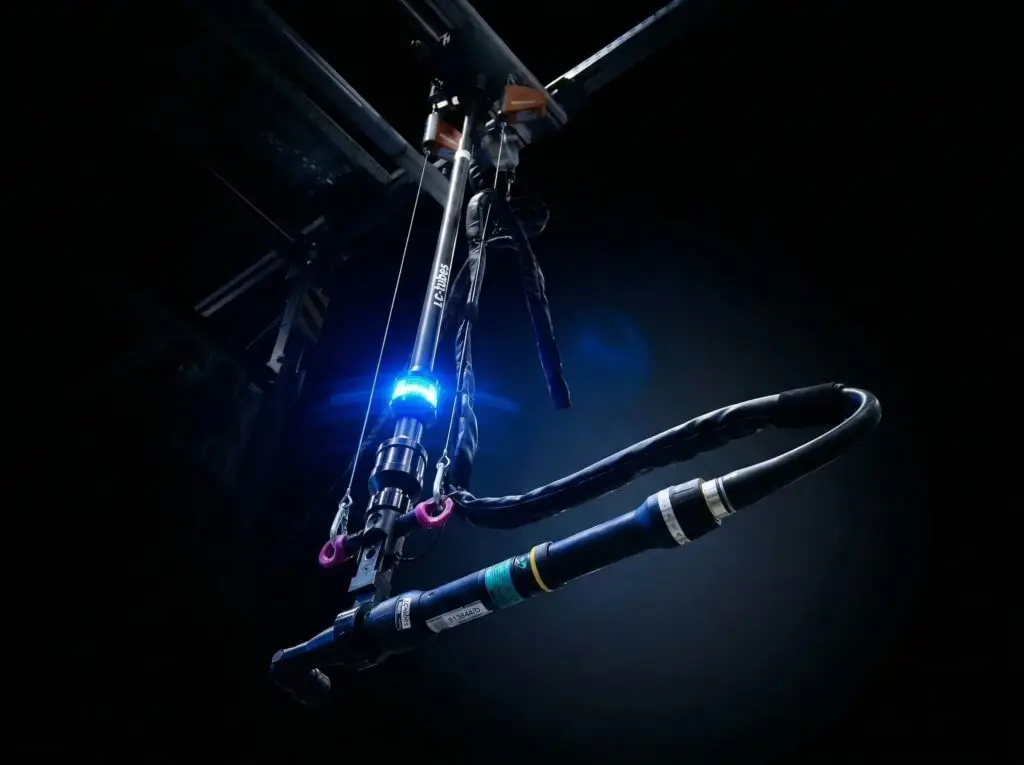

Statusleuchten

Ermöglicht dem Werker eine schnelle und eindeutige Erfassung des Betriebszustands der Schraubanlage.

ec-Socketboxen

Alle Stecknusseinsätze sind immer griffbereit und nahe am Arbeitsbereich. Das vermeidet Fehlgriffe und steigert die Produktivität.

Balancer

Nehmen vollständig das gesamte Werkzeug und Schraubanlagengewicht auf. Das sorgt für eine Entlastung des Werkers und garantiert präzises Arbeiten.

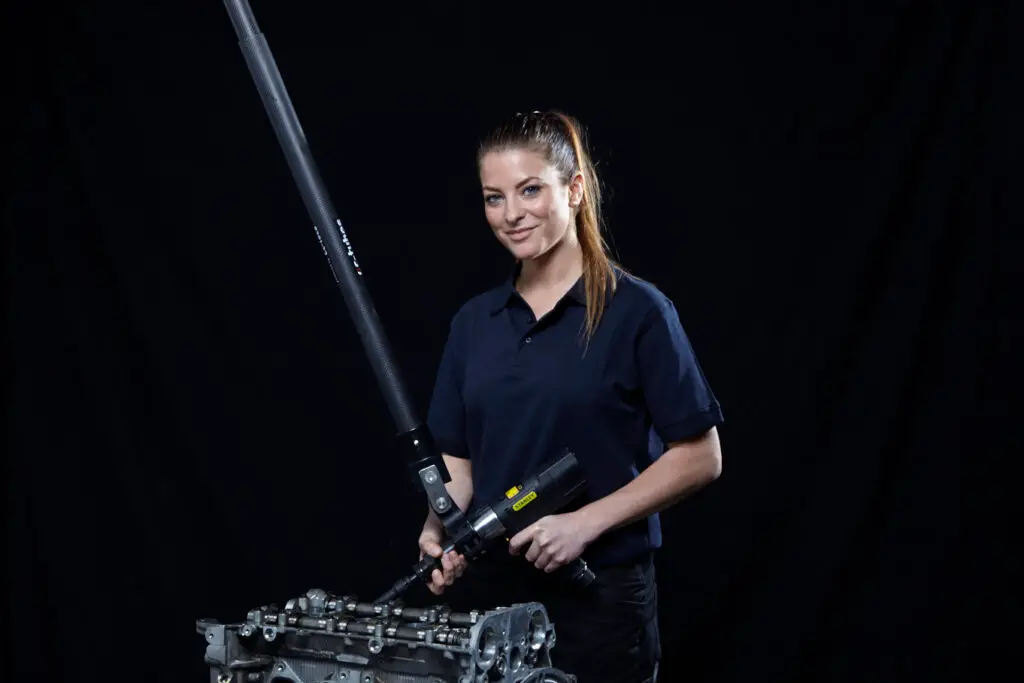

Carbon/Stahl

Unsere ec-tubes sind aus Carbon oder Stahl gefertigt. Beide Varianten garantieren zusätzlich eine hohe Beweglichkeit, dank Gelenken und Toolhaltern. Durch ein Schienensystem und möglichen Teleskopfunktionen ist das Werkzeug immer genau dort, wo es benötigt wird.

Beispiele unserer Sonderlösungen

Ein Beispiel für eine waagrechte Verschraubung. Klar oben im Bild zu erkennen: die Balancer.

Eine L-förmige Anfertigung für ein ec-tube um einen horizontalen Verschraubungspunkt in besonders beengten und schwer zugänglichen Stellen zu erreichen.

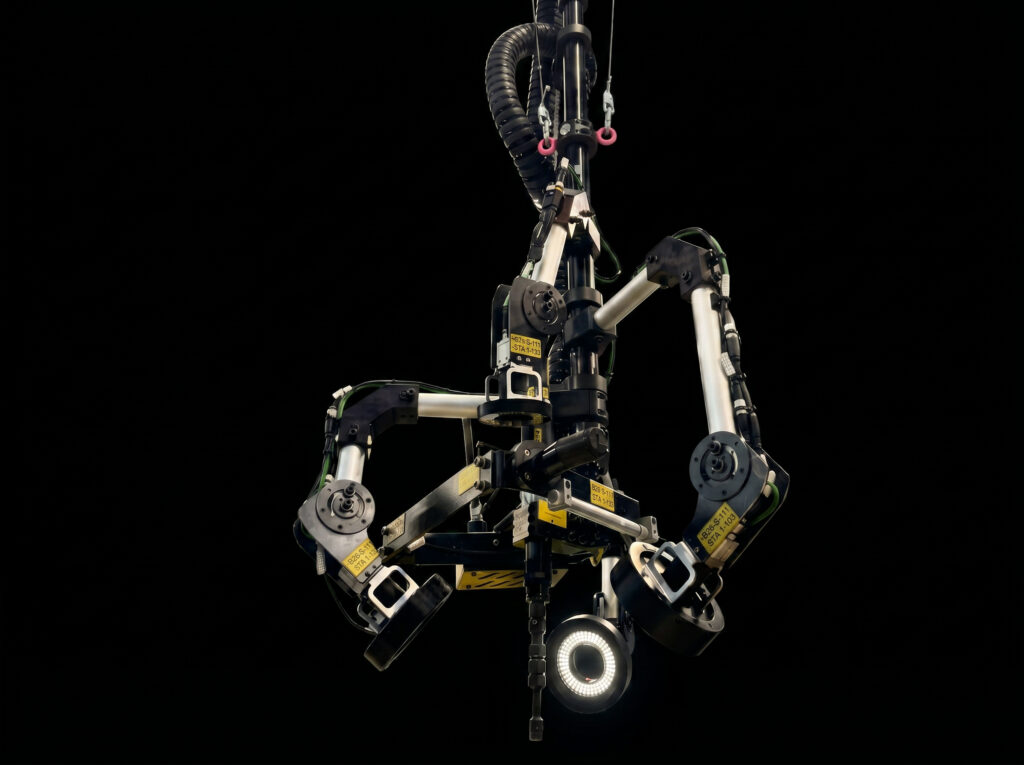

Ein Injektorschrauber, ausgestattet mit mehreren Kameras. Der Schrauber erkennt die jeweilige Bauteilnummer und speichert Verschraubungswerte mit Bauteilnummer zum dazugehörigen Motor mit Zylinderposition. Einfachen Anlernen des Steuergeräts mit den Injektorenwerten geschieht im Nachhinein.

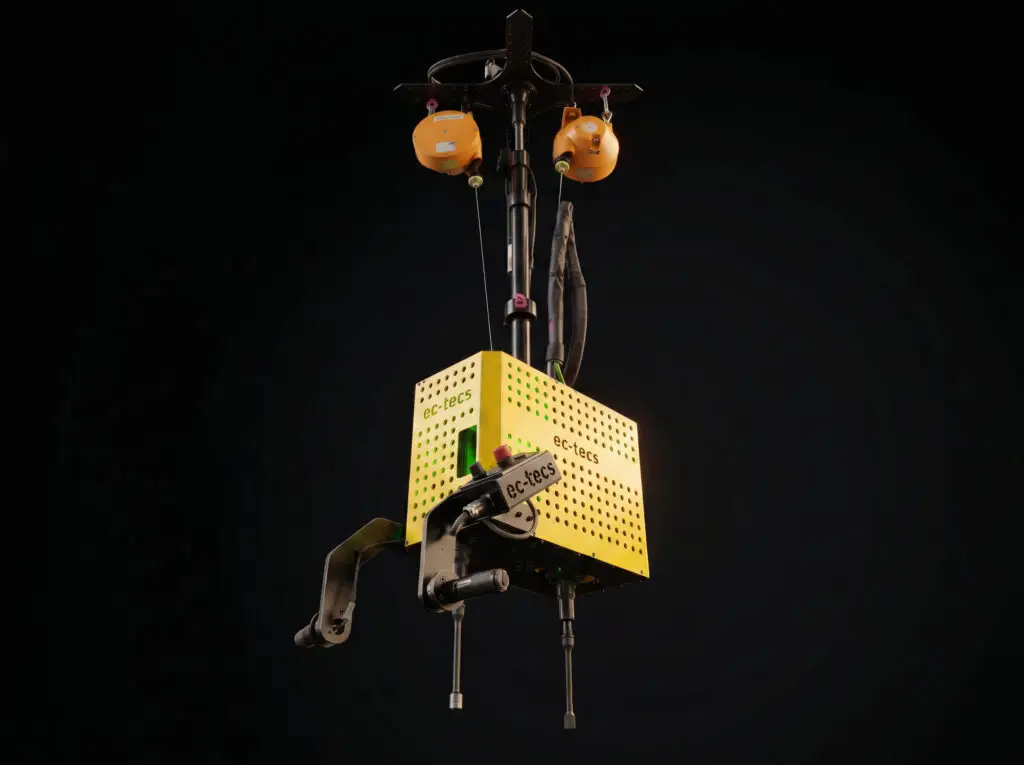

Eine weitere Möglichkeit für eine individuelle Lösung. Hier wurde die korrekte Positionierung der Kurbelwelle an einem Motor benötigt. Die ec-Grib, unsere besonderen Griffe, sorgen für eine einfache und ergonomische Handhabung.

Ein Mehrspindler zum Verschrauben mehrerer Schraubpunkte gleichzeitig unterschiedlichem Stichmaß, das variiert, je nach Schraubfall.

Sie haben Fragen?
Wir haben die Antworten.

Welche Vorteile bringen ec-tubes im Arbeitsalltag?

Der größte Vorteil liegt in der Entlastung des Anwenders, bei gleichzeitiger Steigerung der Produktivität. Das Werkzeug lässt sich sicherer führen, Ermüdung wird reduziert und die Verschraubung bleibt auch über längere Zeit präzise und konstant. Gerade in der Serienmontage ist das wichtig, weil schwere Belastungen nicht nur die Gesundheit, sondern auch Qualität, Produktivität und Prozessstabilität beeinflussen.

Für welche Drehmomentbereiche sind ec-tubes geeignet?

Die CARBON-Reihe ist für Anwendungen bis 800 Nm ausgelegt. Die STAHL-Reihe ist für sehr hohe Belastungen konzipiert und deckt Anwendungen bis 1.500 Nm ab. Wir decken aber auch eine große und kosteneffizientere Bandbreite an kundenspezifischen Drehmomenten ab – kontaktieren Sie uns gerne für Sonderlösungen.

Worin unterscheiden sich ec-tubes CARBON und ec-tubes STAHL?

Die CARBON-Ausführung ist besonders leicht im Handling, lässt sich um 360° drehen und ist gleichzeitig sehr stabil. Durch eine spezielle Konstruktion wird das Ausreißen der Carbonenden verhindert, was die Lebensdauer erhöht. Carbon lässt nur Schraubfälle zu, die in 90° von der Drehmomentabstützung abgehen. Die STAHL-Ausführung ist auf extreme Kräfte ausgelegt, flexibel einsetzbar und auch für besonders anspruchsvolle Anwendungen geeignet, etwa in schweren Montageumgebungen. Die STAHL-Ausführung ist grundlegend starr, kann aber optional mit zusätzlicher Axialbremse auch um 360° drehbar sein. STAHL lässt jede Schraubrichtung zu.

Lassen sich ec-tubes an vorhandene Werkzeuge und Arbeitsplätze anpassen?

Ja, ec-tubes können an spezielle Schnittstellen angepasst werden. Dazu kommt, dass die angebotenen Schraub- und Steuerungssysteme auf die Integration in bestehende Produktionsumgebungen ausgelegt sind, sodass sich ec-tubes sinnvoll in vorhandene Arbeitsplätze und Abläufe einfügen lassen.

Sind ec-tubes nur für Standardanwendungen gedacht?

Nein. Wir Bieten ihnen ein Portfolio an Standardlösungen an, unser Schwerpunkt liegt aber auf kundenspezifischen Lösungen, wenn Arbeitsplätze, Abläufe oder Werkzeuge besondere Anforderungen mitbringen. Ziel ist dabei immer, den ec-tube so auszulegen, dass Mitarbeitende entlastet, Taktzeiten reduziert und Effizienz wie Wirtschaftlichkeit verbessert werden. Die ideale und individuelle Lösung für Ihre Problem bei der Verschraubung.

Wie sieht es nach der Installation der Anlage mit Schulung und Support aus?

Zum Gesamtpaket gehören nicht nur die technische Umsetzung selbst, sondern auch Betreuung im laufenden Betrieb. Dazu zählen Service-Hotline, Fernwartung sowie Anwender- und Produktschulungen, in denen die richtige Handhabung des Schraubsystems, die Anpassungen an den Bediener und die Programmierung von Arbeitsschritten vermittelt werden.

Für welche Unternehmen ist ec-tecs der richtige Partner?

Für Unternehmen, die mehr wollen als einen einzelnen Schrauber vom Band. Wer Prozesssicherheit, Rückverfolgung, ergonomische Arbeitsplätze, flexible Integration und einen Ansprechpartner für die gesamte Lösung sucht, ist hier gut aufgehoben. ec-tecs ist deshalb besonders relevant für Betriebe mit anspruchsvoller Montage, wachsendem Qualitätsdruck oder dem Ziel, bestehende Prozesse schrittweise oder vollumfänglich zu professionalisieren.
